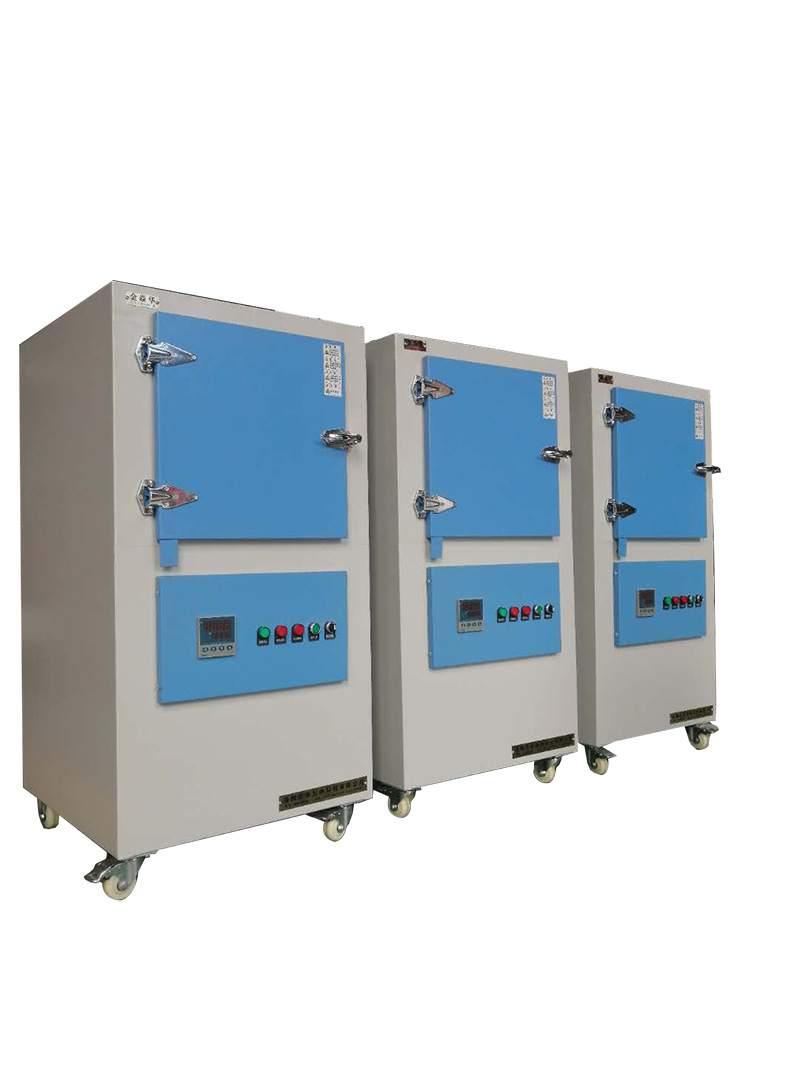

空氣循環箱式鋁合金時熱處理爐c型

　　92升

　　一，設計有導流內膽的氣體循環結構組成，：一個是爐體，一個耐熱鋼導流爐膽，一臺氣體循環風機，爐子下部安有電氣控制系統，

　　其控制系統的組成：有一個30段程序溫控表一只，Pt100型熱電偶一套，固態繼電器控制系統。

　　二，爐子型號，GH一6一3F

　　爐膽的尺寸，450（深）×450寬×450高92升。

　　三，爐外形尺寸約：深1400mm×830寬×1800m的高。安裝大功率風機（750w）在爐膽后邊。風輪直徑300mm，并設計特殊不銹鋼爐腔，爐膽四周有風道，從而保證爐溫均勻性。爐膛采用304不銹鋼板,1.2/1.5厚。

　　四，***高使用溫度300度?？刂凭取?℃

　　五，爐溫均勻性±4度，空載時穩態以后再檢測。

　　六，額定加熱功率：約6千瓦，工作電源三項，380伏加一項零線。

　　七，溫度測溫控制點是一個點,Pt100。

　　八，溫度控制系統采用長延時軟輸出的先進功能，對電阻絲既起到了有效保護作用，高精度程序跟蹤性能自適應pid控制，超溫斷偶保護，設計門限開關，當爐門打開的時候斷開電加熱，但風機由于防止變形和電機軸過熱風機繼續運轉不斷電。

　　控制系統安裝在爐體下部。

　　九，加熱是采用的是高溫電爐絲/電熱管，并且是2面加熱,左右兩側。

　　十，控制執行方式采用兩項ssR固態控溫溫控，過流保護。采用Rso或RGs4快速熔斷保護器。

　　十一。耐火保溫結構，采用304不銹鋼扳（1.2/1.5mm厚）十硅酸鋁保溫材料，能快速升溫型。

　　十二，工作氣氛：空氣。

　　十三，爐子約重350公斤，發貨時并配有一個控制熔斷器一只。并帶有技術文件：安裝使用說明書，30段程序儀表說明書程序（可以接小時/分鐘設置）。

　　十四，爐子底部做一個加高柜子式設計，電控安在下面，爐膽中心位置離地1.25米。

　　十五，爐體免費質保1年。

　　工期25天。
